Newman Method

## Newman Method

Newman Method는 Edge Betweenness를 이용한 communities detection method 이다.

여기서 edge betweenness는 betweenness centrality(2021.12.08 - [Graph Mining] - Centrality)의 edge 버전이라고 생각하면 된다.

즉, 두 community를 연결해주는 weak edge가 betweenness centrality가 가장 높다.

edge betweenness

Newman Method는 undirected, unweighted network에서만 동작한다.

이 method의 진행과정은 다음과 같다.

1. 모든 edge에 대해서 edge betweenness를 계산
2. 가장 값이 높은 것을 제거
3. connected component의 개수를 셈
4. 다시 그 상태에서 edge betweenness 계산 후 최댓값 edge를 제거
5. edge가 다 사라질 때 까지 1~4 반복
6. 나온 값 중에 edge betweenness가 높은 값을 선택

그림으로 보면 다음과 같다.

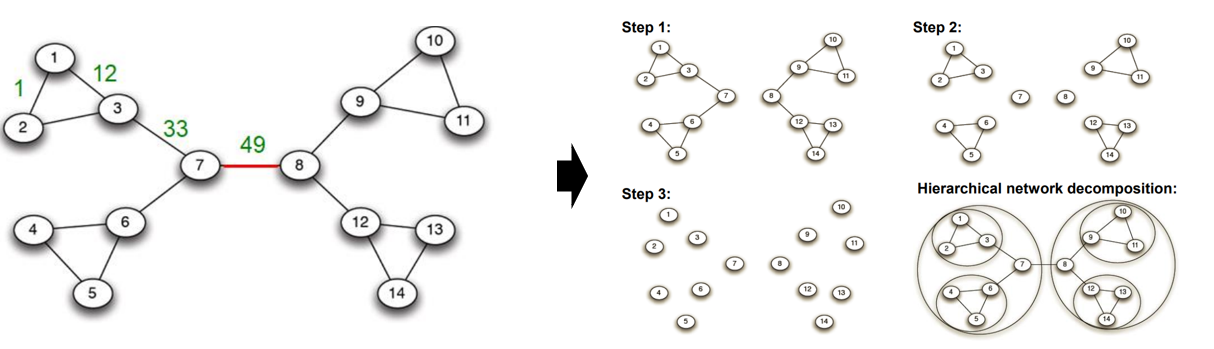

newman method

먼저 edge betweenness가 가장 놓은 edge가 제거 된다. 그러면 두개의 dense 한 community로 나눠지게 된다. 다음으로 또 edge betweenness가 가장 놓은 edge가 제거되고, 커뮤니티가 나눠지게 된다. 이를 반복하였을 때 모든 node만 남게 된다. 마지막으로 이 노드들을 hierarchical network deomposition을 하여 clustering 해준다



## Edge Betweenness

 Edge Betweenness의 작동 과정은 다음과 같다.

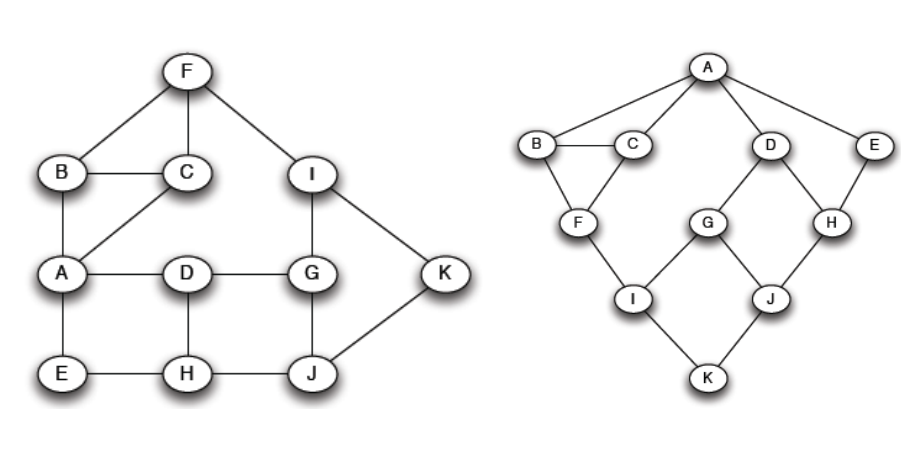

1

왼쪽과 같은 graph가 있을 때 처음엔 A를 중심으로 BFS를 생성한다.

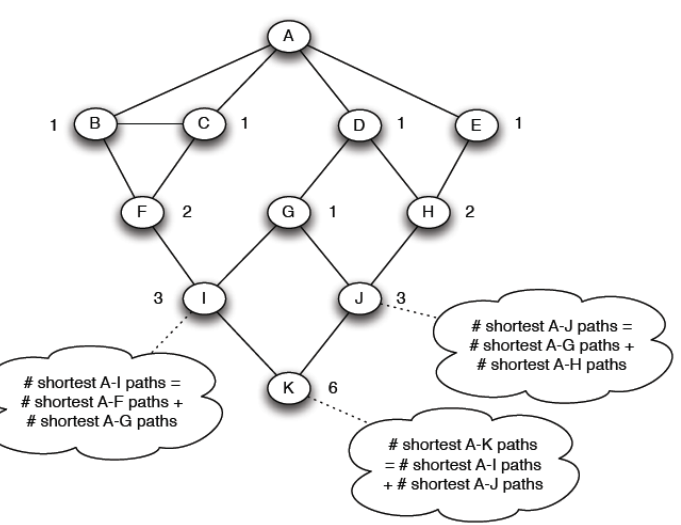

2

두번째로 이러한 BFS에서 A노드로부터 다른 노드로 이동하기 위한 shortest path를 구한다.

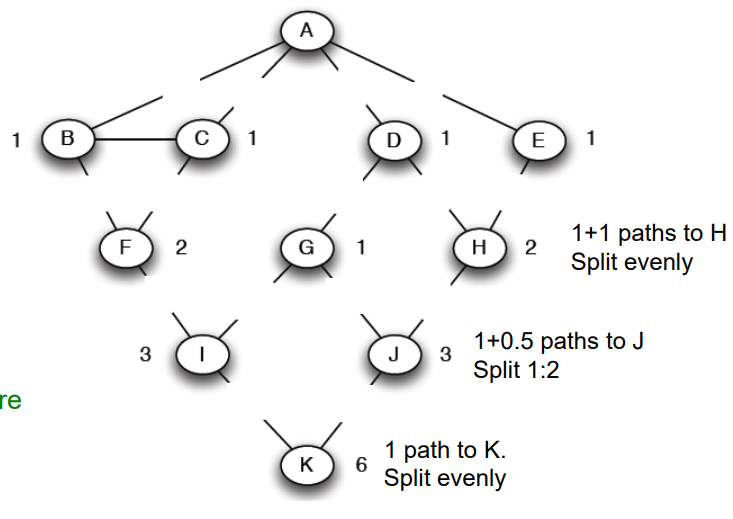

3

세번째로 각 노드에서 edge betweenness를 계산한다.

이 때, 자신의 node flow는 1+\( \Sigma child node flow \) 이다.

정확한 이해를 위해 예시를 들어 설명하겠다.

K 노드에서 edge betweenness를 구하는 과정을 설명한다. K node에선 자식노드의 node flow가 없으니 1+0으로 1이 나온다. 그리고 여기서 두갈래로 뻗어 있으니 parents의 비율을 보고 판단한다. 여기서 parents node는 3,3 으로 1:1 비율이기 때문에 K-I , K-J 로 가는 edge의 edge betweenness 는 각각 1/2, 1/2 다.

다음으로 J에 대해서 계산해보겠다.

J의 child node flow는 1/2로 J node의 node flow는 1+1/2 = 3/2 이다. 여기서 parents node인 G와 H를 보자. 이 노드의 비율은 1:2 이다. 따라서 G 노드로 뻗어나가는 edge betweenness는 3/2 X 1/3 = 1/2 , H 노드로 뻗어나가는 edge betweenness는 3/2 X 2/3 = 1 이다. 따라서 이러한 결과를 보면 다음과 같은 graph가 형성된다.

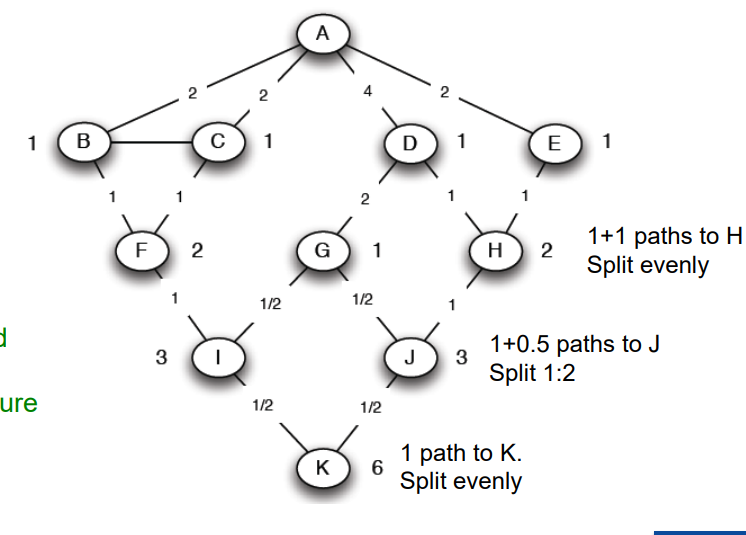

result

그리고 이 과정을 root노드를 A~K까지 반복한다. 그러면 edge betweenness가 모두 더해지게 되고 edge betweenness가 큰 것을 기준으로 정렬한다.

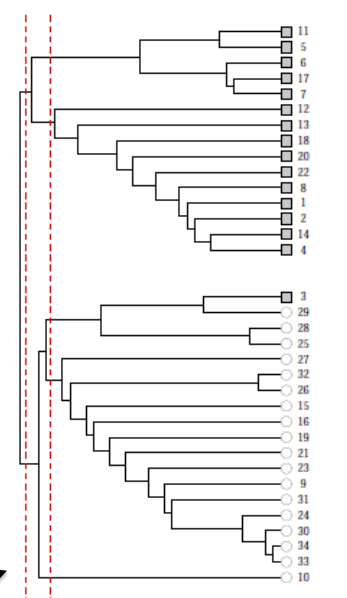

result

그리고 이 값을 기반으로 잘라서 clustering 하는 것이 Newman Method 이다

## Result

앞서 설명한 과정을 반복하다가 보면 다음과 같은 그래프의 형태를 따르게 된다.

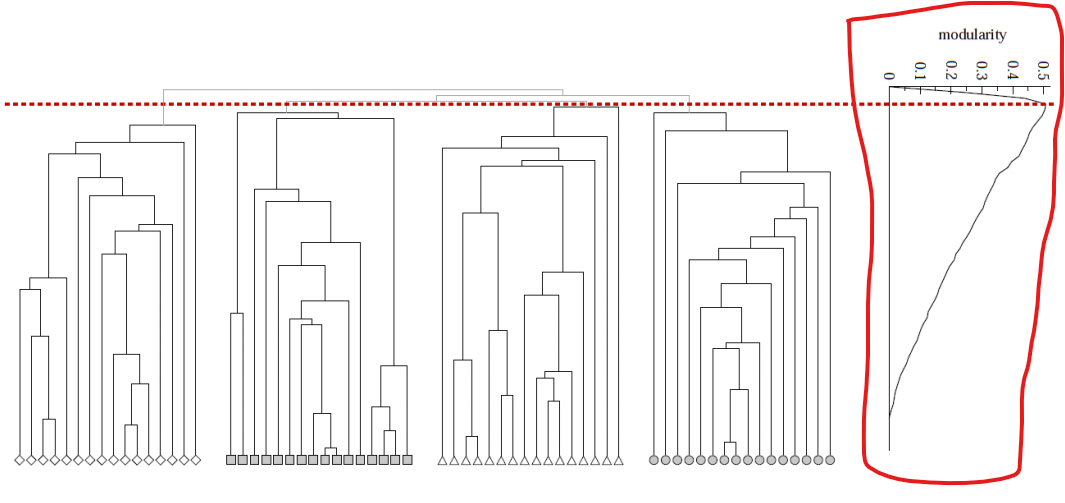

modularity graph

옆에 네모친 modularity plot을 한 번 봐 보자

일정 수준이 될때까지 즉, modularity가 가장 커질 때가 최적의 modularity를 가지는 것이고 이 때를 기점으로 community detection을 한다.

그러면 왜 저런 모양의 plot을 띄고 있을까?

---

※ 중요

- modularity가 급격하게 증가하는 이유 : week한 edge들이 제거 되었기 때문이다. week한 edge들은 edge betweenness 값이 높기 때문에 이러한 edge들이 먼저 제거 되면서 modularity는 상승한다.

- modularity가 감소하는 이유 : 최대 modularity 이후에 많은 node i - node j의 조합의 수가 감소하기 때문이다. 이는 즉, modularity 식에서 \( A_{ij} \)= 0이 많아진다는 뜻이다. 따라서 이는 modularity가 감소하는 요인이 된다.
